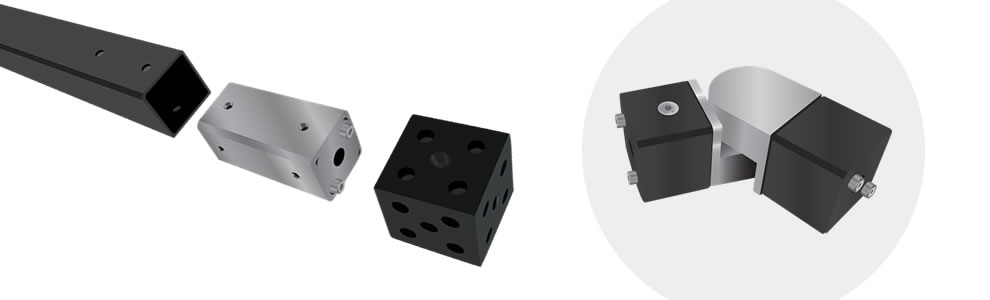

Con solo 4 elementi puoi costruire ciò che ti serve
|
Il sistema Fenice con i suoi componenti, con velocità e semplicità, ti permette di costruire molteplici strutture espositive, pareti autoportanti singole o concatenate, parallelepipedi con base rettangolare o quadrata,
|
 |
| |
Funzionalità dei singoli componenti base
|
| |
|
|

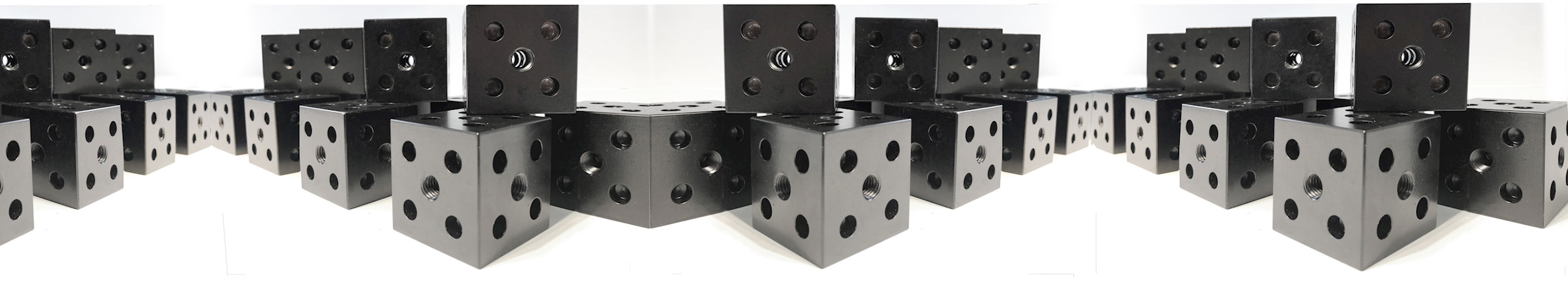

CUBO CONNETTORE
Elemento centrale per la costruzione di qualsiasi struttura
Acciaio elettro verniciato colore nero, con 4 fori ciechi per blocco innesti e foro centrale filettato per fissaggio vite di tenuta su ogni lato
| |
|
| Dimensioni |
40 x 40 x 40 mm |
| Peso |
0,42 kg |
| |
|
|
| |
|
|
INNESTO
Collegandosi al cubo connettore in 6 possibili composizioni, permette il fissaggio dei tubi quadri di diverse lunghezze
Acciaio spessore mm.3 con sezione quadra e fori laterali filettati per fissaggio viti
| |
|
| Dimensioni |
35 x 35 x 75 mm |
| Peso |
0,24 kg |
| |
|
|
| |
 |
TUBO QUADRO
I tubi, con sezione quadrata sono forniti nelle lunghezze standard sotto riportate. Le dimensioni sono state definite in modo tale che una volta collegati ai cubi connettori mediante gli innesti, diano come lunghezze finali cm.50/100/150/200/250/300. (su richiesta dimensioni diverse)
I tubi quadro sono tutti provvisti di fori di fissaggio agli innesti e bussole a passo metrico (Rivox) per aggancio accessori
Acciaio spessore mm.2 verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Sezione |
40 x 40 mm |
| Lunghezze |
420 / 920 / 1420 / 1920 / 2420 / 2920 mm |
| Peso |
0,9 / 1,9 / 2,9 / 4 / 5,1 / 6 kg |
|
| |
 |
ANGOLARE
Permette di concatenare due o più strutture e posizionarle tra loro con angolo libero compreso tra 90° e 270°
Movimento in acciaio inox satinato e bicchieri di aggancio al cubo connettore in acciaio spessore mm.2, verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Dimensioni |
40 x 40 x 120 mm |
| Peso |
0.,77 kg |
| |
|
|
| |
Gli accessori
|
| |
 |
SLITTE FERMA PANNELLI
Permettono di agganciare e sganciare velocemente alla struttura pannellature di vario materiale (multistrato di legno, mdf, laminati, pannelli sandwich etc) nello spessore di mm.20 (su richiesta fino a mm 35). Acciaio inox satinato sezione mm.1,5
| |
|
| Dimensioni: |
20 x 50 x 24 mm |
| Peso |
0,04 kg |
|
| |
| |
 |
TIRANTE TENDI TELO CON FILETTATURA CONTRAPPOSTA
Avvitato alla struttura e al tubo inserito nella tasca superiore e inferiore del telo, permette di portare quest’ultimo in tensione, telo che inserito in asse con il tubo quadro della struttura, lasci quest’ultima in vista.
Acciaio inox tornito filetto M6
| |
|
| Dimensioni: |
50 x 10 mm |
| Peso |
0,015 kg |
|
| |
| |
 |
STAFFA TENDI TELO SINGOLA SCORREVOLE
Inserita nel montante superiore e inferiore della struttura e agganciata ai tubi posti nelle tasche superiore e inferiore del telo, permette di portare quest’ultimo in tensione e di nascondere la struttura
Acciaio spessore mm.2 verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Dimensioni: |
80 x 46 x 40 mm |
| Peso |
0,13 kg kg |
|
| |
| |
 |
STAFFA TENDI TELO DOPPIA SCORREVOLE
Come sopra, permette di agganciare alla struttura due teli rendendola bifacciale
Acciaio spessore sezione mm.20 verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Dimensioni: |
112 x 46 x 40 mm |
| Peso |
0,15 kg |
|
| |
| |
 |
STAFFA TENDI TELO SINGOLA FISSA
Agganciata in posizione fissa ai cubi connettori, in abbinata anche con le staffe scorrevoli permetta di mettere in tensione in modo uniforme teli anche di grandi dimensioni
Acciaio spessore mm.2 verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Dimensioni: |
76 x 40 mm |
| Peso |
0,05 kg |
|
| |
| |
 |
STAFFA TENDI TELO DOPPIA FISSA
Come sopra, permetta di agganciare alla struttura due teli rendendola bifacciale
Acciaio spessore mm.2 verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Dimensioni: |
112 x 40 mm |
| Peso |
0,07 kg |
|
| |
| |
 |
PIEDINO IN GOMMA
Inserito direttamente sul cubo connettore permette la messa in bolla della struttura quando ci si trova in presenza di pavimenti irregolari
| |
|
| Diametro: |
37 mm |
| Peso |
0,03 kg |
|
| |
| |
 |
PIASTRINA MAGNETICA COPRI CONNETTORI
Possono essere applicate al cubo connettore per nascondere le parti a vista di quest’ultimo.
Acciaio spessore mm1 verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Dimensioni: |
40 x 40 mm |
| Peso |
0,02 kg |
|
| |
| |
 |
DISCO ZAVORRA
Fissata alla base delle strutture (mediante viti a testa svasata ai cubi connettori) rendono quest'ultime auto portanti.
Acciaio spessore mm.4 verniciato a polveri epossidiche termoindurenti nel colore standard grigio antracite (su richiesta altri colori Ral)
| |
|
| Diametro: |
400 mm |
| Peso |
4 kg |
|
| |
